EPS应急电源概述
EPS消防应急电源是消防应急措施的一种独立性电源，在主要供电系统断电后，能够提供建筑内消防过程中的所有供电。当市政供电正常时，EPS处于充电待命状态；当市政断电时，互投设备自动切换至EPS工作状态。EPS应急电源的硬件主要由：整流模块、蓄电模块、逆变模块、互投模块、静态开关等组成。其中，逆变器为核心，采用DSP或单片CPU对逆变部分进行SPWM调制控制，使之获得良好的交流波形输出，本文将首重介绍EPS应急电源的主要硬件模块及其作用。

蓄电池模块

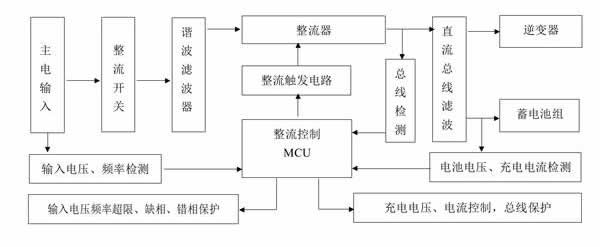

将三相输入交流电通过整流器变换成稳定的直流电，然后给蓄电池充电，其电路组成部分如下：

主电输入经主电开关控制，首先经谐波滤波器，再经整流器将交流电整流成直流，再滤波变换成稳定的直流总线。整流控制电路通过对输入电压、频率和对直流总线的测量及整流器进行控制，输出给电池组；同时当输入错相、缺相或超限时保护。当EPS连接上电池组时对电池组的电压和电池进行测量，整流器进入电流和电压双环控制，当电池电压低时为恒流模式充电，当电池电压达到浮充电电压时，自动转为恒压充电和模式。

逆变模块

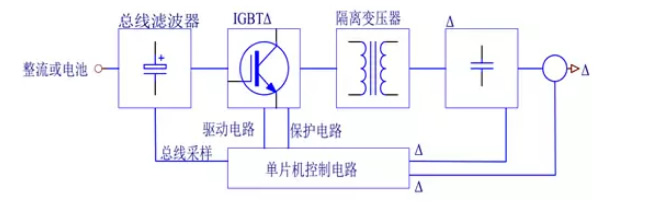

逆变模块是EPS应急电源中技术含量最高的核心部件，市电异常或火灾报警时，蓄电池存储的直流电能通过逆变器转换成与市电相同频率、电压的交流电，供给重要负载。因此，EPS的应急供电质量、逆变效率、负载适应能力等多项重要指标都决定于逆变器的品质。特别是正弦波逆变系统的技术在EPS中就更为重要，逆变器的可靠性也是影响EPS整机可靠性的关键之一。EPS应急电源的逆变模块（如下图所示）由采样电路、单片机控制电路、IGBT驱动电路、 IGBT模块、逆变隔离变压器、滤波电感及电容和保护电路等构成。

其主要作用是微处理器通过采样信号进行计算后产生SPWM信号、隔离驱动、IGBT模块总线的直流电变换成高频的SPWM波，再通过逆变隔离变压器、逆变滤波器滤波后输出纯净的正弦交流电。同时通过反馈采集的电压、电流、温度等信号对输出电压、波形进行调节，还进行实时保护。

静态开关

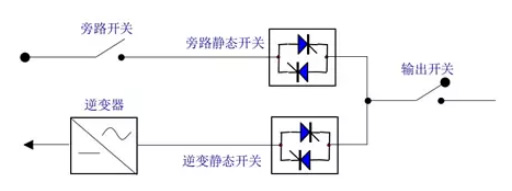

当主电正常时，逆变器未开启，为旁路工作模式；当主电异常时，逆变器高速从旁路静态开关切换到逆变静态开关输出。由于静态开关是电子开关，因此没有机械开关的动作时间。EPS应急电源静态开关工作原理图如下所示：
